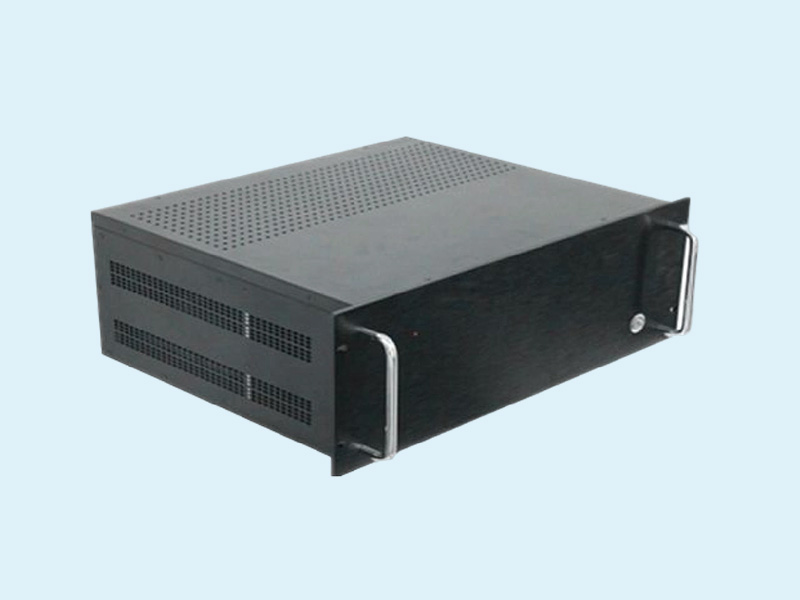

定制型拼接处理器

矩阵系列

定制型矩阵是为了匹配复杂使用环境和复杂使用需求而衍生的产物，可以选配常规矩阵的功能，也可以在常规矩阵的功能基础之上增加功能，主要体现在，无线控制，无线传输信号，画面的开窗数量，解码数量，以及开窗及解码的结合体，游走字幕，异形拼接等等，可以根据需要来匹配相应的功能，实现各种复杂的使用需要。

电话：

0755-85277165

产品参数

类别	高清混合矩阵切换器
主板参数
接口带宽	6 .5GHz(-3Db)满载
增益	0 dB
像素带宽	225 MHz全数字
位时钟抖动	<0.15 Tbit
位上升时间	<0.3Tbit(20%--80%)
位下降时间	<0.3Tbit(20%--80%)
协议	支持DVI1.0协议
切换速度	200 ns(长时间)
分辨率	Normal-PC:1600x1200@60_24bit，HDPC:1920x1200P@60_24bit,
视频输入
输入信号	AV接口，VGA带音频接口，HDM接口，DVI-D接口，HD-SDI接口(可选)
信号强度	T.M.D.S+/-0.4Vpp
小/大电平	T.M.D.S 2.9V/3.3V
阻抗	75Ω
输入EDID	使用系统默认EDID
大输入距离	不小于15米，根据电缆质量而定
视频输出
接口	VGA带音频接口，HDMI接口，DVI-D接口(可选)
小/大电平	T.M.D.S.2.9V/3.3V
阻抗	75Ω
输出距离	不小于25米，根据电缆质量而定
RS-232控制接口
串行控制接口	RS-232,9-针母D型接口
波特率与协议	波特率：9600,数据位：8位，停止位：1,无奇偶校验位
串行控制口结构	2=TX,3=RX,5=GND
以太网控制接口(选配)
以太网控制接口	RJ-45母接口
以太网控制协议	TCP/IP
以太网控制速率	自适应10M或100M,全双工或半双工
规格
电源	100VAC～240VAC,50/60 Hz,国际自适应电源
温度	储存、使用温度：-20°~+70℃
湿度	储存、使用湿度：10%～90%
